Siri Injap Bola
Penerangan

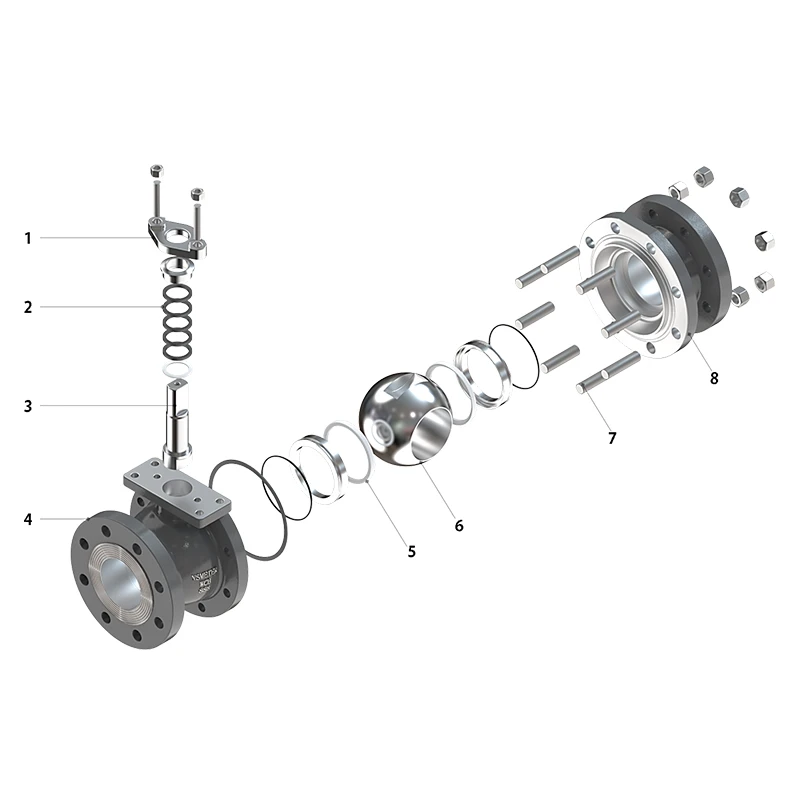

Injap bebola tutup jenis ZSHO/ZDRO siri O menggunakan struktur dua keping untuk diameter kecil dan struktur tiga keping pilihan untuk diameter besar. Badan injap terdiri daripada badan utama dan sekunder. Bola menggunakan reka bentuk lubang penuh dengan pekali aliran berkadar tinggi dan rintangan aliran rendah.
Kongsi:
Reka bentuk selamat api dan anti statik.
Reka bentuk batang injap anti-letupan.
Lubang keseimbangan tekanan pada bola.
Pembungkusan batang injap dua lapis dengan susunan spring Belleville yang bertentangan.
Palam injap bola ialah elemen sfera dengan lubang tembus bulat di sepanjang paksinya. Apabila bola berputar 90 darjah, permukaan sferanya menutupi port masuk dan keluar, dengan itu mematikan aliran. Apabila diputar ke belakang, lubang tembus dijajarkan untuk membolehkan laluan sederhana. Rongga dalaman bola menyediakan saluran aliran rendah rintangan aliran port penuh untuk medium.
|
DN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
Pekali Aliran Ternilai Kv |
20 |
38 |
72 |
110 |
170 |
270 |
380 |
510 |
940 |
|
DN (mm) |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
Pekali Aliran Ternilai Kv |
1400 |
2200 |
3500 |
5000 |
8500 |
11000 |
13500 |
17000 |
20500 |
|
PN |
1.6~10.0MPa 、150lb~600lb |
||||||||
|
Ciri Aliran Sendiri |
Pembukaan pantas |
||||||||
|
Sudut Dinilai（°） |
0±4°～90±4° |
||||||||
|
Kelas Kebocoran yang Dibenarkan |
Kelas Ⅵ, Bebas bocor |
||||||||
|
Tekanan Bekalan Udara Ps（MPa） |
0.4～0.6 |
||||||||
|
Bekalan Kuasa |
220V.AC 50Hz atau 380V.AC 50Hz |
||||||||
|
Jenis Sambungan Bebibir |
PN1.6MPa mengikut HG/T20592-2009 RF, dengan badan muka terangkat PN≥4.0MPa mengikut HG/T20592-2009 FM, dengan badan berwajah wanita |
||||||||
