Siri Injap Bola
Penerangan

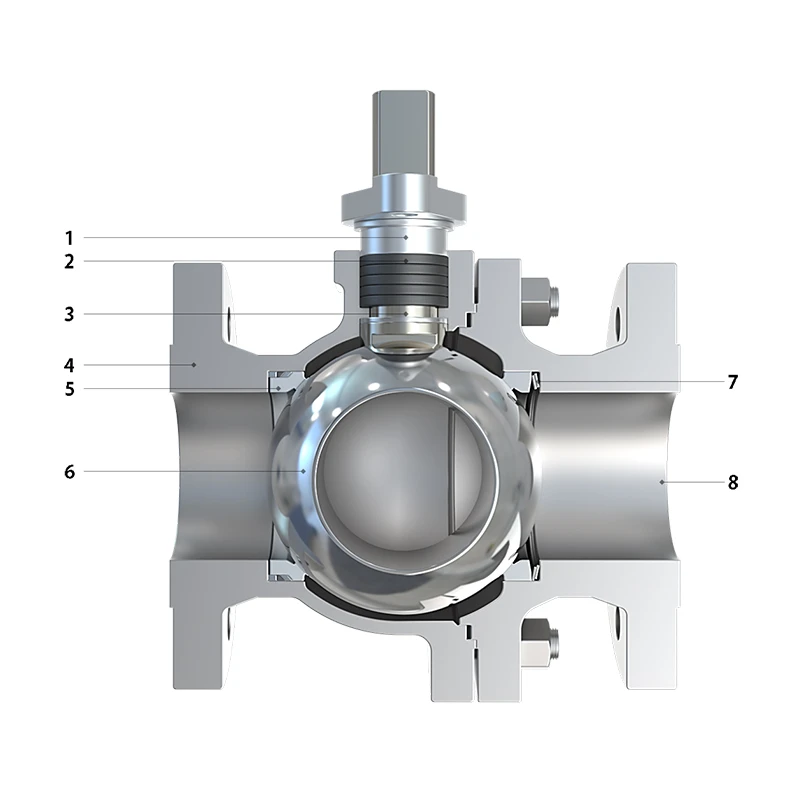

Siri ZSHOY/ZDROY O-jenis injap bebola tutup tertutup logam menggunakan struktur injap bola dua keping untuk diameter kecil dan struktur injap bola tiga keping untuk diameter yang lebih besar. Badan injap terdiri daripada badan utama dan badan sekunder, dengan reka bentuk bebola lubang penuh untuk pekali aliran berkadar tinggi dan rintangan aliran rendah. Ia menggunakan struktur ringkas, saiz padat dan reka bentuk yang ringan.
Kongsi:
Reka bentuk batang injap anti-letupan untuk operasi yang selamat dan boleh dipercayai.
Dalam kedudukan terbuka dan tertutup sepenuhnya, permukaan pengedap dilindungi daripada hakisan dan peronggaan.
Reka bentuk pembungkusan pramuat memberikan prestasi pengedap yang lebih baik.
Injap bola tertutup logam mempunyai rintangan tekanan tinggi, rintangan suhu tinggi dan rintangan ricih yang kuat. Bola pepejal diterima pakai untuk mengelakkan ubah bentuk di bawah tekanan tinggi. Permukaan bola dikeraskan dengan salutan dan dilap dengan tempat duduk yang sepadan. Pengedap batang injap menggunakan pembungkusan grafit pramuat untuk meminimumkan risiko kebocoran.
|
DN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
Pekali Aliran Ternilai Kv |
20 |
38 |
72 |
110 |
170 |
270 |
380 |
510 |
940 |
|
DN (mm) |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
Pekali Aliran Ternilai Kv |
1400 |
2200 |
3500 |
5000 |
8500 |
11000 |
13500 |
17000 |
20500 |
|
PN |
1.6~10.0MPa 、150lb~600lb |
||||||||
|
Ciri Aliran Sendiri |
Pembukaan Pantas |
||||||||
|
Sudut Dinilai（°） |
0±4°～90±4° |
||||||||
|
Kelas Kebocoran yang Dibenarkan |
Kelas V, Kelas Ⅵ |
||||||||
|
Tekanan Bekalan Udara Ps（MPa） |
0.4～0.6 |
||||||||
|
Bekalan Kuasa |
220V.AC 50Hz atau 380V.AC 50Hz |
||||||||
|
Jenis Sambungan Bebibir |
PN1.6MPa mengikut HG/T20592-2009 RF, dengan badan muka terangkat PN≥4.0MPa mengikut HG/T20592-2009 FM, dengan badan berwajah wanita |
||||||||
