Siri Injap Bola
Penerangan

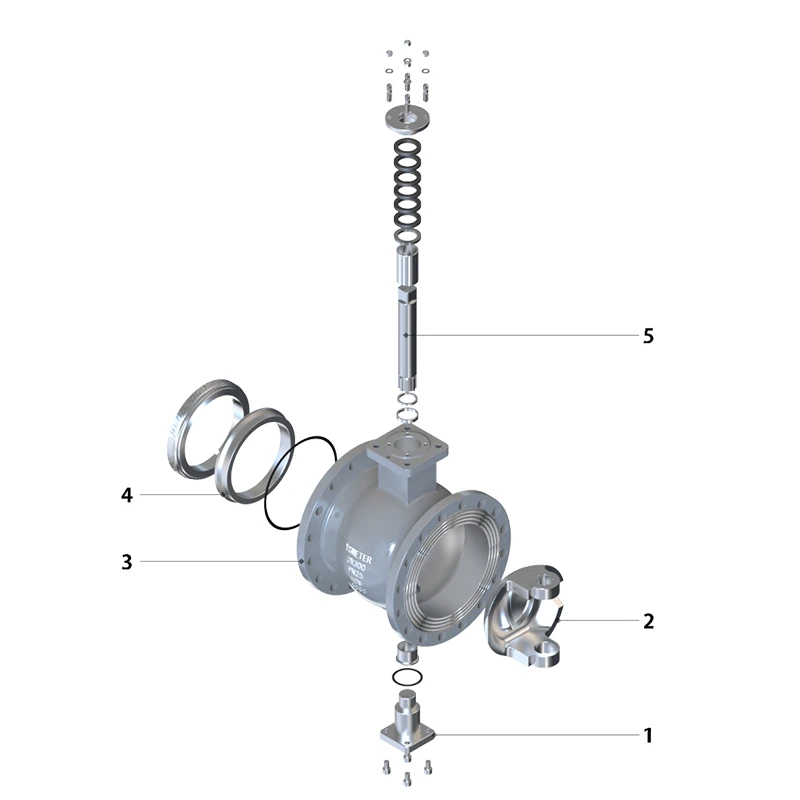

Injap bebola sipi siri ZSH(DR)VE menggunakan struktur sipi yang unik, dicirikan oleh reka bentuk padat, prestasi pengedap yang cemerlang dan hayat perkhidmatan yang panjang.
Kongsi:
Badan injap menggunakan teknologi tuangan bersepadu, menghasilkan struktur padat, saiz kecil, dan rintangan tekanan yang baik.
Pemasangan Bola jenis V Sipi. Apabila ditutup, bola menghasilkan daya sipi yang menekan bola dengan ketat pada cincin pengedap untuk pengedap yang optimum. Apabila dibuka, bola cepat berpisah daripada cincin pengedap, dengan berkesan menghalang haus pada cincin pengedap.
Tersedia dalam pengedap lembut dan pengedap logam untuk memenuhi keadaan kerja yang berbeza. Permukaan pengedap yang dilapisi dengan aloi Stellite boleh digunakan untuk keadaan yang lebih mencabar.
Struktur eksentrik mengurangkan tork operasi dengan ketara dan meningkatkan pembezaan tekanan yang dibenarkan bagi injap.
Injap berfungsi untuk kedua-dua fungsi kawalan dan tutup serta digunakan secara meluas dalam industri seperti kimia, kuasa elektrik, tekstil, makanan, farmaseutikal dan pembuatan kertas untuk penutupan atau kawalan sederhana proses.
|
DN (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
|||||||
|
Pekali Aliran Ternilai Kv |
20 |
30 |
50 |
100 |
150 |
240 |
370 |
620 |
940 |
1540 |
2400 |
3900 |
6150 |
9800 |
|
|||||||
|
PN (MPa) |
1.6、4.0、6.4、10.0 |
|||||||||||||||||||||
|
Ciri Aliran Sendiri |
Kira-kira EQ.% |
|||||||||||||||||||||
|
Kebolehubahan yang wujud |
100 |
|||||||||||||||||||||
|
Sudut Dinilai（°） |
90 |
|||||||||||||||||||||
|
Penggerak |
Pneu. |
Lakonan Bujang |
83 |
100 |
125 |
143 |
160 |
190 |
210 |
240 |
270 |
300 |
350 |
400 |
||||||||
|
Lakonan Berganda |
83 |
83 |
100 |
125 |
143 |
160 |
190 |
210 |
240 |
270 |
300 |
350 |
||||||||||
|
Elektrik Q□ |
5 |
10 |
20 |
20 |
30 |
60 |
100 |
120 |
200 |
400 |
600 |
|||||||||||
|
Tork (Nm) |
20 |
50 |
200 |
200 |
300 |
600 |
1000 |
1200 |
2000 |
4000 |
6000 |
|||||||||||
|
Tekanan Bekalan Udara Ps（MPa） |
0.4～0.6 |
|||||||||||||||||||||
|
Bekalan Kuasa |
220V.AC 50Hz atau 380V.AC 50Hz |
|||||||||||||||||||||
|
Isyarat Input |
4～20mA.DC |
|||||||||||||||||||||
|
Jenis Sambungan Bebibir |
PN1.6MPa mengikut HG/T20592-2009 RF, dengan badan muka terangkat PN≥4.0MPa mengikut HG/T20592-2009 FM, dengan badan berwajah wanita |
|||||||||||||||||||||
