Siri Injap Bola
Penerangan

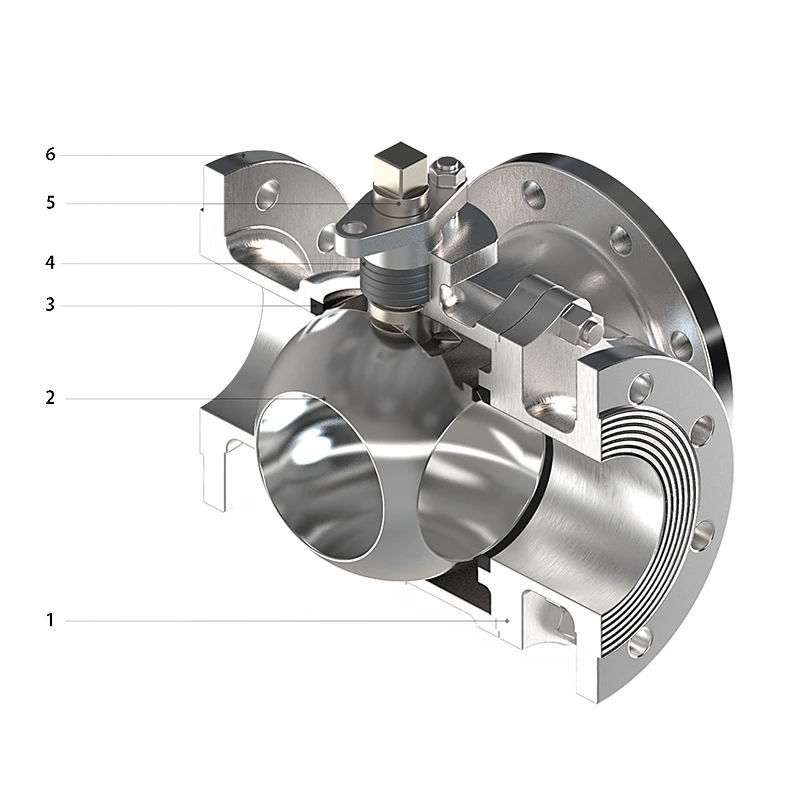

Injap bola tutup tiga hala jenis L menggunakan struktur injap bola dua keping, manakala injap bola tutup tiga hala jenis T menggunakan struktur satu keping. Ia digunakan terutamanya untuk menutup, mengedar, dan menukar arah aliran medium dalam saluran paip.
Kongsi:
Rintangan tekanan tinggi dengan prestasi pengedap yang sangat baik.
Kehilangan rintangan aliran rendah dalam ruang, padat dan rupa yang menarik.
Sesuai untuk saluran paip yang menghantar cecair dan gas.
Injap bola tiga hala boleh didapati dalam reka bentuk L-port dan T-port, terutamanya digunakan untuk kawalan aliran dan penutupan gas / minyak dalam saluran paip. Ia menampilkan badan injap tuang atau palsu, dengan tempat duduk hiliran yang dimasukkan dan batang injap keras berkarburasi. Bergantung pada pemilihan bahan, injap boleh memenuhi keperluan pengedap satu arah atau dua arah.
|
DN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
Pekali Aliran Ternilai Kv |
20 |
38 |
72 |
110 |
170 |
270 |
380 |
|
DN (mm) |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
Pekali Aliran Ternilai Kv |
510 |
940 |
1400 |
2200 |
3500 |
5000 |
8500 |
|
PN |
1.6~4.0MPa 、150lb~300lb |
||||||
|
Ciri Aliran Sendiri |
Pembukaan pantas |
||||||
|
Sudut Dinilai（°） |
0±4°～90±4° |
||||||
|
Kelas Kebocoran yang Dibenarkan |
Kelas Ⅵ, Bebas bocor |
||||||
|
Tekanan Bekalan Udara Ps（MPa） |
0.4～0.6 |
||||||
|
Standard Reka Bentuk Injap |
ASME B16.34、GB/T 12237 |
||||||
|
Bersemuka Piawaian Dimensi |
ASME B16.10、GB/T 12221 |
||||||
|
Standard Sambungan Bebibir |
ASME B16.5、ASME B16.47、HG/T 20592、HG/T 20615 |
||||||
|
Piawaian Pemeriksaan dan Pengujian |
API598, GB/T 26480 |
||||||
|
Piawaian Ujian Ketahanan Api |
API607, JB/T 6899 |
||||||
|
Mod Pandu |
Pneumatik/Elektrik |
||||||
Hantarkan Keperluan Projek Anda kepada Kami
Dan Kami Akan Memadankan Anda Dengan Penyelesaian Produk Terbaik.
Injap kawal selia prestasi tinggi YSM, dengan pelbagai dalaman injap struktur yang meliputi pelbagai keadaan operasi dalam penyelesaian sehenti, menyediakan operasi yang stabil dan boleh dipercayai jangka panjang, memastikan pengawalseliaan yang tepat dan pengendalian sistem yang cekap.
