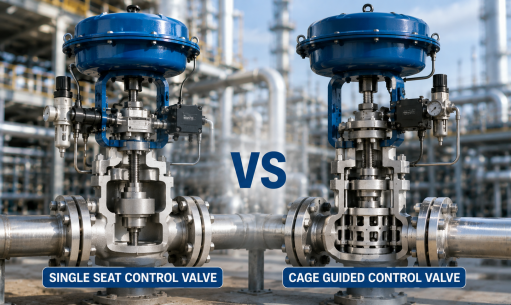

Injap Kawalan Berpandu Tempat Duduk Tunggal vs Sangkar: Perbezaan Utama Diterangkan

Injap kawalan adalah antara komponen terpenting dalam sistem kawalan proses industri. Memilih reka bentuk injap yang betul boleh meningkatkan kestabilan proses, ketepatan kawalan dan kebolehpercayaan peralatan dengan ketara. Di antara banyak konfigurasi injap kawalan yang tersedia hari ini, injap kawalan tempat duduk tunggal dan injap kawalan berpandukan sangkar adalah dua pilihan yang paling banyak digunakan.

Walaupun kedua-dua reka bentuk mempunyai tujuan yang sama untuk mengawal selia aliran dan pembolehubah proses, struktur dalaman, keupayaan pengendalian tekanan dan kesesuaian aplikasi boleh berbeza dengan ketara. Memahami perbezaan ini membantu jurutera, kontraktor EPC dan pengendali loji membuat keputusan termaklum apabila memilih injap kawalan industri.

Sebagai seorang profesionalpengeluar injap industri, YSMETER menawarkan rangkaian lengkap penyelesaian injap kawalan pintar yang direka untuk pelbagai aplikasi perindustrian. Artikel ini membandingkan injap kawalan berpandu kerusi dan sangkar tunggal untuk membantu pengguna memilih pilihan yang paling sesuai.

Apakah Injap Kawalan Tempat Duduk Tunggal?

Injap kawalan tempat duduk tunggal menggunakan satu palam dan satu tempat duduk untuk mengawal aliran. Reka bentuk memberikan prestasi tutup yang sangat baik dan ketepatan kawalan yang tinggi, menjadikannya salah satu jenis injap yang paling biasa dalam sistem automasi industri.

Struktur yang agak ringkas menjadikan penyelenggaraan lebih mudah sambil menawarkan prestasi pendikitan yang stabil di bawah keadaan operasi biasa. Injap kawalan tempat duduk tunggal digunakan secara meluas dalam pemprosesan kimia, pengeluaran farmaseutikal, rawatan air, dan aplikasi industri am.

Contoh tipikal ialahInjap Kawalan Tempat Duduk Tunggal Pintar YSIQ-D-10, yang direka untuk peraturan aliran yang tepat dan kawalan proses yang boleh dipercayai.

Apakah Injap Kawalan Berpandu Sangkar?

Injap kawalan berpandukan sangkar menggabungkan struktur sangkar dalaman yang memandu pergerakan palam injap. Reka bentuk ini meningkatkan kestabilan injap dan membantu mengagihkan daya aliran dengan lebih sekata ke seluruh badan injap.

Oleh kerana sangkar menyokong palam semasa operasi, injap kawalan berpandukan sangkar selalunya diutamakan untuk aplikasi yang melibatkan pembezaan tekanan tinggi, keadaan perkhidmatan yang teruk dan memerlukan keperluan kawalan.

milik YSMETERInjap Kawalan Jenis Sangkar Pintar YSIQ-D-30direka khusus untuk aplikasi yang memerlukan kestabilan yang dipertingkatkan dan peraturan aliran yang tepat di bawah keadaan operasi yang mencabar.

Perbezaan Struktur

Perbezaan utama antara kedua-dua jenis injap ini terletak pada mekanisme panduan dalaman mereka.

Injap kawalan tempat duduk tunggal bergantung terutamanya pada pemasangan batang dan palam untuk panduan. Reka bentuk ini padat dan cekap untuk banyak aplikasi standard tetapi mungkin mengalami daya yang disebabkan oleh aliran yang lebih tinggi dalam keadaan operasi yang teruk.

Sebaliknya, injap kawalan berpandukan sangkar menggunakan sangkar mesin ketepatan yang menyediakan sokongan dan panduan tambahan untuk palam. Ini mengurangkan getaran, meningkatkan kestabilan dan meningkatkan prestasi kawalan keseluruhan.

Kawalan Perbandingan Prestasi

Kedua-dua jenis injap menyediakan keupayaan kawalan yang sangat baik, tetapi kekuatannya berbeza bergantung pada keadaan operasi.

Injap kawalan tempat duduk tunggal sering dipilih apabila penutupan ketat dan kawalan yang tepat adalah keutamaan. Mereka berprestasi sangat baik dalam aplikasi tekanan sederhana di mana pencegahan kebocoran adalah kritikal.

Injap kawalan berpandukan sangkar cemerlang dalam aplikasi yang melibatkan penurunan tekanan yang besar, halaju aliran tinggi dan keadaan proses yang turun naik. Struktur sangkar membantu meminimumkan getaran dan membolehkan operasi yang lebih stabil.

Untuk sistem kawalan industri yang menuntut, reka bentuk berpandukan sangkar selalunya memberikan hayat perkhidmatan yang lebih lama dan kebolehpercayaan yang lebih baik.

Pertimbangan Tekanan dan Suhu

Perbezaan tekanan adalah salah satu faktor terpenting apabila memilih antara dua reka bentuk injap ini.

Injap kawalan tempat duduk tunggal biasanya sesuai untuk aplikasi tekanan pembezaan rendah hingga sederhana. Mereka menawarkan prestasi cemerlang dalam pelbagai proses perindustrian sambil mengekalkan kecekapan kos.

Untuk perkhidmatan tekanan tinggi, jurutera sering memilih penyelesaian khusus sepertiInjap Kawalan Tekanan Tinggi Pintar YSIQ-D-70, yang menggabungkan ciri reka bentuk yang ditujukan khusus untuk aplikasi perkhidmatan yang teruk.

Injap berpandukan sangkar sering diutamakan dalam situasi di mana pengimbangan tekanan dan pengurangan getaran adalah pertimbangan kritikal.

Panduan Pemilihan Permohonan

Injap kawalan tempat duduk tunggal biasanya digunakan dalam:

• Sistem rawatan air

• Proses farmaseutikal dan kimia halus

• Sistem kawalan perindustrian am

• Perkhidmatan utiliti

Injap kawalan berpandukan sangkar biasanya digunakan dalam:

• Kemudahan pemprosesan petrokimia

• Sistem penjanaan kuasa

• Aplikasi wap tekanan tinggi

• Gelung kawalan proses kritikal

Kebanyakan aplikasi ini boleh didapati dalam YSMETERpenyelesaian industridan portfolio projek kejuruteraan.

Penyelenggaraan dan Kebolehpercayaan

Keperluan penyelenggaraan juga mempengaruhi pemilihan injap.

Injap kawalan tempat duduk tunggal biasanya mempunyai struktur yang lebih ringkas, yang boleh mengurangkan kerumitan penyelenggaraan dan keperluan alat ganti.

Injap kawalan berpandukan sangkar mungkin melibatkan komponen dalaman yang lebih kompleks tetapi selalunya memberi pampasan dengan memberikan hayat operasi yang lebih lama di bawah keadaan perkhidmatan yang teruk.

Penyelenggaraan yang betul, pemeriksaan berkala dan saiz yang betul kekal penting tanpa mengira jenis injap yang dipilih.

Kesimpulan

Kedua-dua injap kawalan tempat duduk tunggal dan injap kawalan berpandukan sangkar menawarkan prestasi kawalan yang sangat baik apabila digunakan dengan betul. Pilihan terbaik bergantung pada keperluan proses, keadaan tekanan, objektif kawalan, dan jangkaan kebolehpercayaan jangka panjang.

Injap kawalan tempat duduk tunggal memberikan prestasi penutupan yang sangat baik dan kawalan kos efektif untuk banyak aplikasi, manakala injap kawalan berpandukan sangkar memberikan kestabilan dan ketahanan yang unggul dalam persekitaran tekanan tinggi dan perkhidmatan yang teruk.

Jika anda memerlukan bantuan memilih yang paling sesuaipenyelesaian injap kawalan, teroka kamipusat produkatauhubungi kamiuntuk perundingan teknikal dan sokongan projek.
