Siri Injap Khas
Penerangan

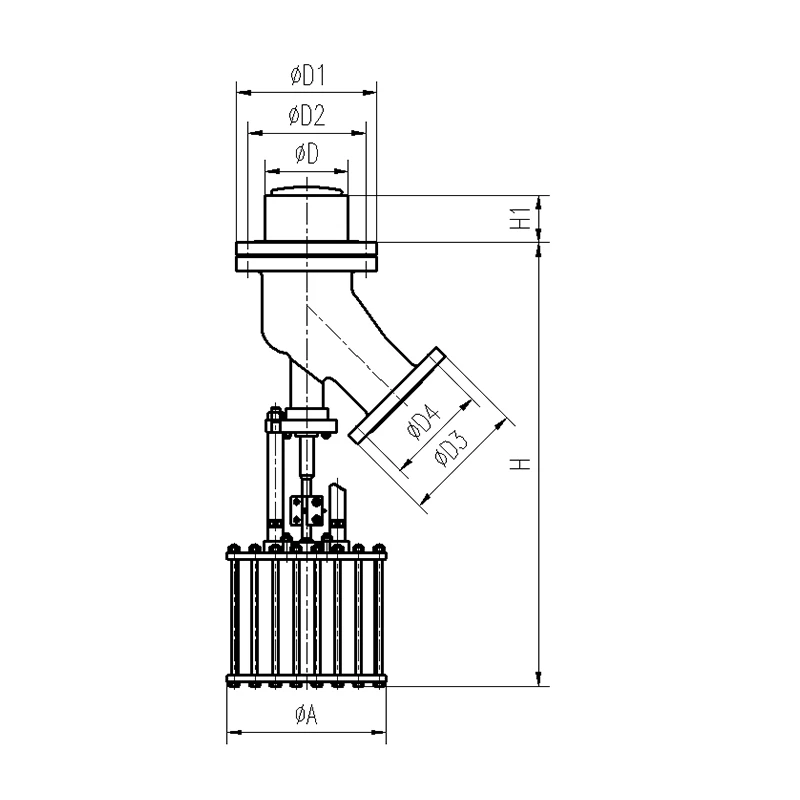

Injap bawah pneumatik siri ZMQF/ZSQF menggunakan struktur aliran terus bersepadu. Badan injap mempunyai laluan aliran yang diperkemas dan bebas halangan, dengan permukaan dalaman laluan aliran dirawat dengan letupan pasir untuk kemasan yang licin dan tahan haus yang meminimumkan rintangan aliran dan menghilangkan bintik mati.
Kongsi:
Pemasangan menegak untuk meminimumkan zon gangguan.
Saluran aliran bendalir licin dengan rintangan aliran rendah.
Mampu memanjang ke dalam reaktor untuk mengurangkan kawasan pengumpulan bahan.
Injap bawah jenis merebak ke atas bergantung pada pengedap berbantu sederhana untuk prestasi pengedap yang sangat baik.
Pengedap lembut memastikan kebocoran sifar, manakala pengedap logam diperbuat daripada aloi STL yang bertindih, menjadikannya sesuai untuk medium bersuhu tinggi dan sarat zarah pepejal dalam keadaan yang teruk. Untuk medium gred makanan, permukaan dalam disalut dengan Teflon, menawarkan rintangan kakisan yang sangat baik dan memenuhi piawaian kebersihan.
|
Diameter Paip (mm) |
25 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
Diameter Bawah (mm) |
25 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
40 |
80 |
100 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
50 |
100 |
125 |
125 |
150 |
200 |
/ |
/ |
/ |
||
|
Pekali Aliran Ternilai Kv |
12 |
43 |
70 |
110 |
170 |
275 |
440 |
690 |
960 |
|
|
Perjalanan Dinilai L(mm) |
40 |
60 |
100 |
|||||||
|
Kawasan Penggerak (cm2) |
300 |
415 |
616 |
1134 |
||||||
|
Ciri-ciri Aliran Sendiri |
Pembukaan Pantas |
|||||||||
|
Tekanan Nominal |
PN16, 25, 40, 64, 100（150lb,300lb,600lb） |
|||||||||
|
Jenis Struktur |
Jenis Penyebaran Ke Atas, Jenis Penyebaran Ke Bawah |
|||||||||
|
Kebocoran yang Dibenarkan |
Meterai Logam |
Kelas IV, V |
||||||||
|
Meterai Lembut |
Kelas VI, Sifar Kebocoran |
|||||||||
|
Tekanan Bekalan Udara Ps(MPa) |
0.4～0.6 |
|||||||||
|
Sambungan |
Bebibir: HG/T20592-2009 RF |
|||||||||
|
Aksesori Pilihan |
Positioner, Pengawal Selia Penapis Udara, Injap Solenoid, Suis Had, Roda Tangan (Lekapan Sisi, Lekap Atas) |
|||||||||
